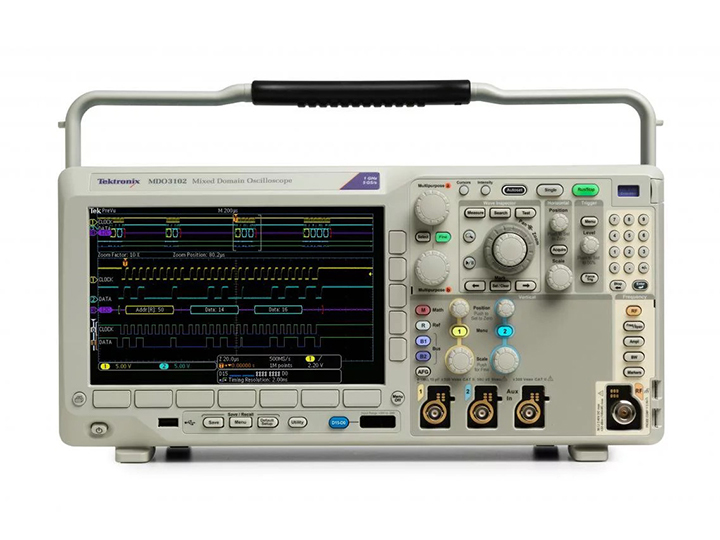

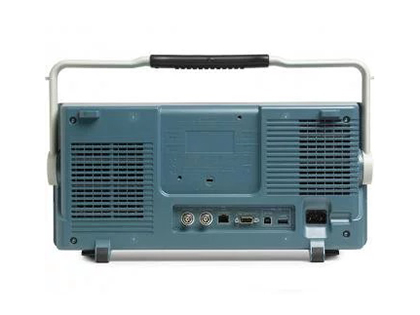

MDO3000 系列混合域示波器

功能強大的示波器
當今工程領域的主流是多核處理器、串行總線和無線接口。 MDO3000 的核心是有基本頻譜分析儀和數字電壓表的成熟可靠的泰克示波器。然后，您可以按照測試需求自定義。添加 16 個邏輯通道、一個 50 MHz 任意波形/函數發生器、協議分析和一個擴展式 3 GHz 頻譜分析儀，可幫助滿足當前與未來的復雜設計的要求。
特點
采用 125 種觸發組合的獲獎示波器
通過 Wave Inspector® 控件達到 10 M 點記錄長度
標配基本頻譜分析儀
根據測試需求添加儀器和功能

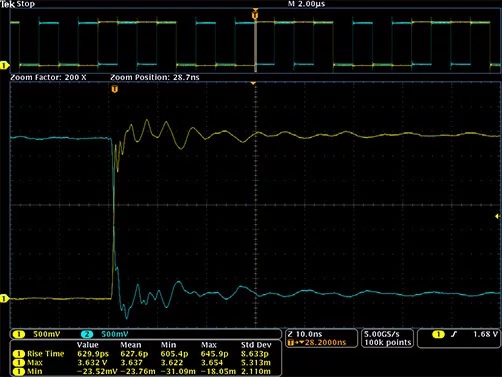

準確測量很重要

簡單來說，MDO3000 系列示波器旨在實現準確的測量。在其他許多儀器提供低分辨率顯示數據時，MDO3000 測量實際采集數據，可以通暢地查看您的設計。事實上，我們對于 MDO3000 提供的技術規格非常自信，讓您在測量時擁有把握。畢竟，測量精度影響設計完整性。為什么要采用不夠準確的設備？

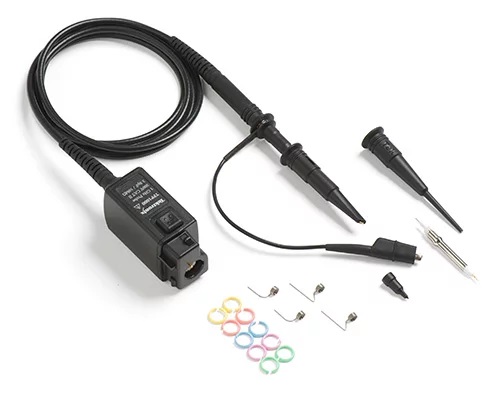

非常具有性價比的探頭：免費提供

MDO3000系列，免費提供性價比高的探頭

作為測量信號路徑中的關鍵元件，探頭不容忽視。在購買 MDO3000 時，您將免費獲得此探頭。由于擁有負載 (3.9 pF) 和可匹配您示波器的高帶寬，TPP 系列探頭將是您日常使用的隨身探頭。

特點

TPP 系列探頭為標配，每條模擬通道一只

3.9 pF 的電容性探頭負載

250 MHz、500 MHz 或 1 GHz 探頭帶寬，可滿足示波器的帶寬

不是 RF 專家也可以輕松完成無線測量
無線通信與 EMI 注意事項是否讓您感到煩躁？也許，您是一位 RF 專家，需要一臺能夠進行時域和頻域測量的示波器？不管怎樣，帶內置頻譜分析儀的 MDO3000 示波器均能勝任任務。與那些會提供 FFT“頻譜分析”的其他示波器不同，只有 MDO3000 才內置真正的頻譜分析儀，供您在可達 3 GHz 頻率的環境下進行 RF 測量，而無需離開示波器。
特點
基本頻譜分析儀，標配
3 GHz 頻譜分析儀可以升級

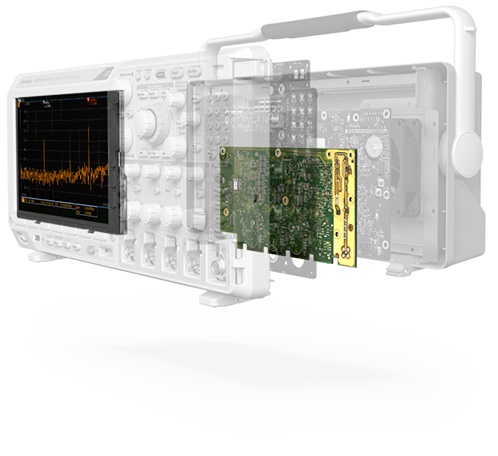

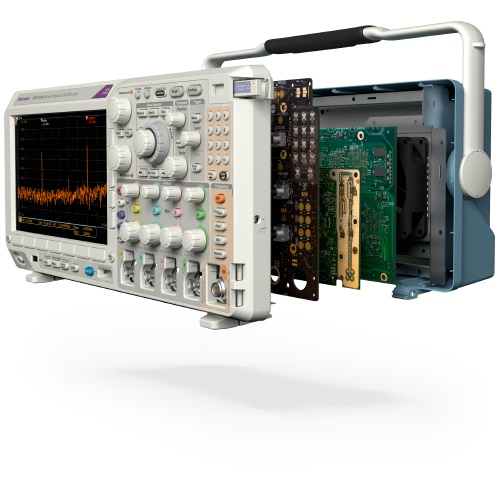

真正集成的頻譜分析儀硬件

型號	模擬帶寬	采樣率	記錄長度	模擬通道	數字通道數	頻譜分析儀	函數發生器輸出	報價
MDO3012	100 MHz	2.5 GS/s	10 M 點	2	16（選配）	3 GHz	1 條（可選）	US $4,390 配置和報價
MDO3014	100 MHz	2.5 GS/s	10 M 點	4	16（選配）	3 GHz	1 條（可選）	US $5,230 配置和報價
MDO3022	200 MHz	2.5 GS/s	10 M 點	2	16（選配）	3 GHz	1 條（可選）	US $5,240 配置和報價
MDO3024	200 MHz	2.5 GS/s	10 M 點	4	16（選配）	3 GHz	1 條（可選）	US $5,850 配置和報價
MDO3032	350 MHz	2.5 GS/s	10 M 點	2	16（選配）	3 GHz	1 條（可選）	US $9,050 配置和報價
MDO3034	350 MHz	2.5 GS/s	10 M 點	4	16（選配）	3 GHz	1 條（可選）	US $10,900 配置和報價
MDO3052	500 MHz	2.5 GS/s	10 M 點	2	16（選配）	3 GHz	1 條（可選）	US $11,500 配置和報價
MDO3102	1 GHz	5 GS/s	10 M 點	2	16（選配）	3 GHz	1 條（可選）	US $13,600 配置和報價
MDO3054	500 MHz	2.5 GS/s	10 M 點	4	16（選配）	3 GHz	1 條（可選）	US $14,700 配置和報價
MDO3104	1 GHz	5 GS/s	10 M 點	4	16（選配）	3 GHz	1 條（可選）	US $18,200 配置和報價

	泰克 MDO3000	泰克 MDO4000C	Keysight 3000T	LeCroy WaveSurfer 3000	R&S RTM2000
帶寬	100 MHz 至 1 GHz	200 MHz 至 1 GHz	100 MHz 至 1 GHz	200 MHz 至 750 MHz	200 MHz 至 1 GHz
可升級帶寬	是	是	是	是	是
模擬通道	2 或 4	4	2 或 4	2 或 4	2 或 4
模擬采樣率	高達 5 GS/s	高達 5 GS/s	高達 5 GS/s	高達 4 GS/s	高達 5 GS/s
標配記錄長度（所有通道）	10 M	20 M	2 M	10 M	10 M
集成任意波形/函數發生器	50 MHz（可選）	50 MHz（可選）	20 MHz（可選）	25 MHz（可選）	--
集成邏輯通道 (MSO)	16 條（可選）	16 條（可選）	16 條（可選）	16 條（可選）	16 條（可選）
集成硬件頻譜分析儀	最高 3 GHz（可選）	最高 6 GHz（可選）	--	--	--
模擬、數字和 RF 通道的全同步	--	是	--	--	--
標準探頭	最高 1 GHz 無源探頭	最高 1 GHz 無源探頭	最高 500 MHz 無源探頭	最高 500 MHz 無源探頭	最高 500 MHz 無源探頭
標準保修	3 年	3 年	3 年	3 年	3 年

嵌入式串行總線觸發、解碼和分析

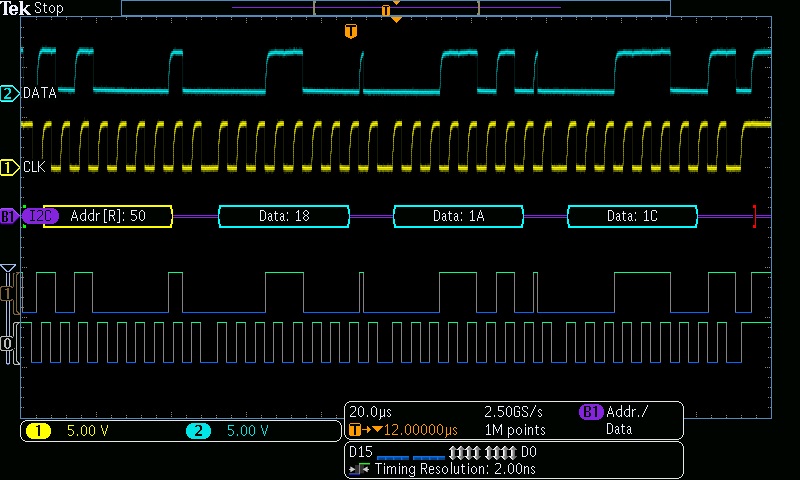

單個串行總線信號通常包括地址、控制、數據和時鐘信息；很難單獨挑出感興趣的事件。 MDO3000 系列示波器的串行應用模塊將示波器變?yōu)橐豢罾米詣?dòng)觸發、解碼和搜索來調試串行總線的強大工具。
特點
I2C、SPI、RS-232 / 422 / 485 / UART
CAN/CAN FD、LIN、FlexRay
I2S/LJ/RJ/TDM
MIL-STD-1553、USB

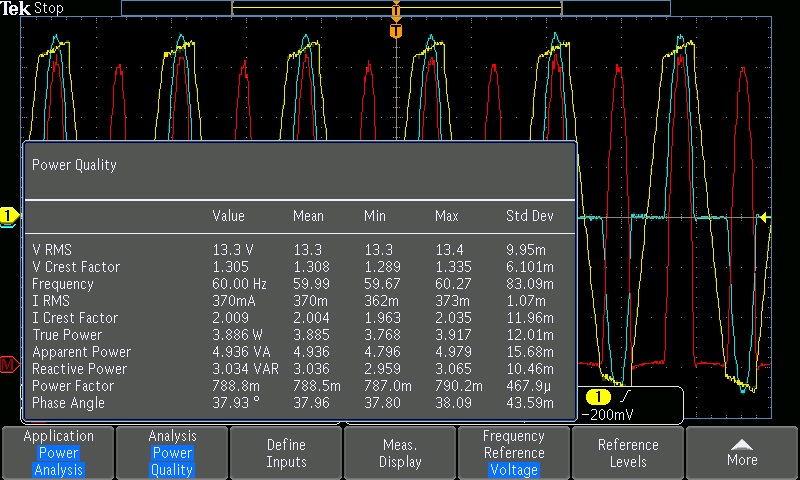

功率測量和分析

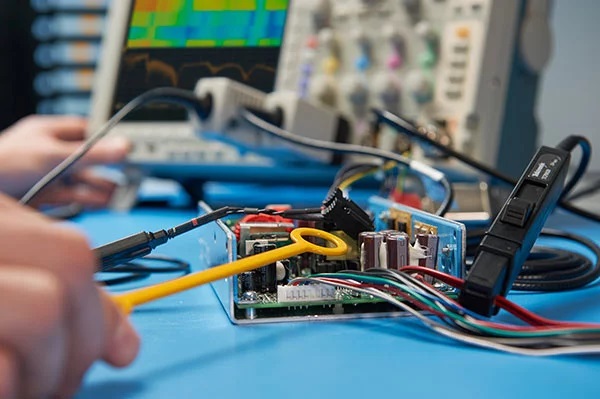

隨著對能源效率的要求越來越高，設計師和測試儀器都面臨著新的挑戰。待機功率限制、高的開關速度和信號范圍和低漏電流的半導體器件，正在將測試條件推向新的高度。 MDO3000 可提供電源測試解決方案來應對這些不斷變化的要求。
特點
開關設備的功率損耗測量
紋波和噪聲的測量和分析
檢定功率半導體器件
調試有源功率因數校正電路

電磁干擾 (EMI) 和電磁兼容性 (EMC)

執行設計 EMI/EMC 測試時，存在失敗風險；從而導致進度和預算問題。內置頻譜分析儀的 MDO3000 可讓您在實驗室中執行預一致性測試，可提高完整 EMI 一致性測試一次就成功通過的概率。

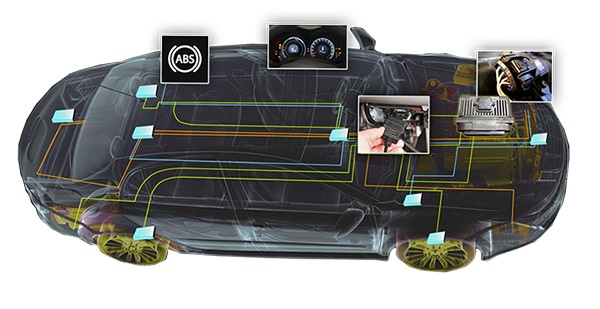

汽車總線 – CAN/CAN FD 觸發、解碼和分析
當今汽車的要求所要求的電子器件和系統比以往復雜、敏感。泰克 MDO3000 是六合一儀器，旨在幫助應對這些的測試和驗證挑戰。現在一臺儀器可用于以下用途：
調試和驗證 CAN FD、CAN、LIN 和 FlexRay
混合動力/電動車輛的大功率測試
驗證車載無線系統
新器件評估（MEMS 傳感器、LED 驅動器、LED
